UFiber
UFiberとは
Ubiquiti UFiber は誰にでも導入できるファイバーソリューションです。GPONポートあたり下り最大 2.488 Gbps、上り最大 1.244 Gbpsの速度で費用対効果の高い光ファイバー配信システムを提供します。また、OLTには10Gbpsのアップリンクポートが搭載されており、それを利用することで上位区間ネットワーク網を10Gbpsで構築することができより効率的なネットワークを形成することが可能です。ホテル等の宿泊施設、ショッピングモールなどの大型施設、マンションなどへ光ファイバー高速インターネット接続を提供することができます。従来のVDSLネットワークやLANネットワークの高速化に最適なソリューションです。
ファイバーネットワークの構成は、スマートフォンのセットアップと同じくらい簡単です。従来品において一般的であったコマンドラインによる操作、マニュアル、またソフトウェアにかかるライセンス費用などはUbiquitiにおいては不要です。
UFiber ネットワークは、センター側に配置される OLT (Optical Line Terminal) と、ユーザーサイドに配置される ONU (Optical Network Unit) の 2 つのデバイスタイプで構成されます。 OLT は、ポートごとに最大 128 の ONU クライアントを接続できます。
伝送距離最大20km
従来のメタルネットワークの100の制限がなくなり、最長20kmまでネットワークを延長可能。距離制限を心配する必要がなくなりました
電源不要のパッシブネットワーク
従来ネットワークスイッチで分岐していたネットワークは全てパッシブ装置の光スプリッターで分岐します。そのため電源を必要とする間を延長するネットワークスイッチが不要となりネットワーク上の故障箇所を削減できます。
ネットワークシンプル化
光ファイバーを分岐していくだけのネットワークになるのでシンプルなネットワークを構成できます。
UFiberの製品ラインナップ
GPON OLT 8ポート センター装置
製品名：UFiber UF-OLT
8 ポート GPON 光回線端末 (OLT) は、最大 1,024 クライアント (ポートあたり 128) のファイバー インターネット サービスを管理するように設計されています。
- 下り 2.488 Gbps / ストリーム容量 1.244 Gbps
- 1024 クライアント収容 (8 ポート)
- 10G SFP+ アップリンク ポート x 2
GPON OLT 4ポート センター装置
製品名：UFiber UF-OLT-4
4 ポート GPON 光回線端末 (OLT) は、最大 512 クライアント (ポートあたり 128) のファイバーインターネットサービスを管理するように設計されています。
- 下り 2.488 Gbps / ストリーム容量 1.244 Gbps
- 512 クライアント収容 (4 ポート)
- 10G SFP+ LANポートx1
- 1Uラックマウント

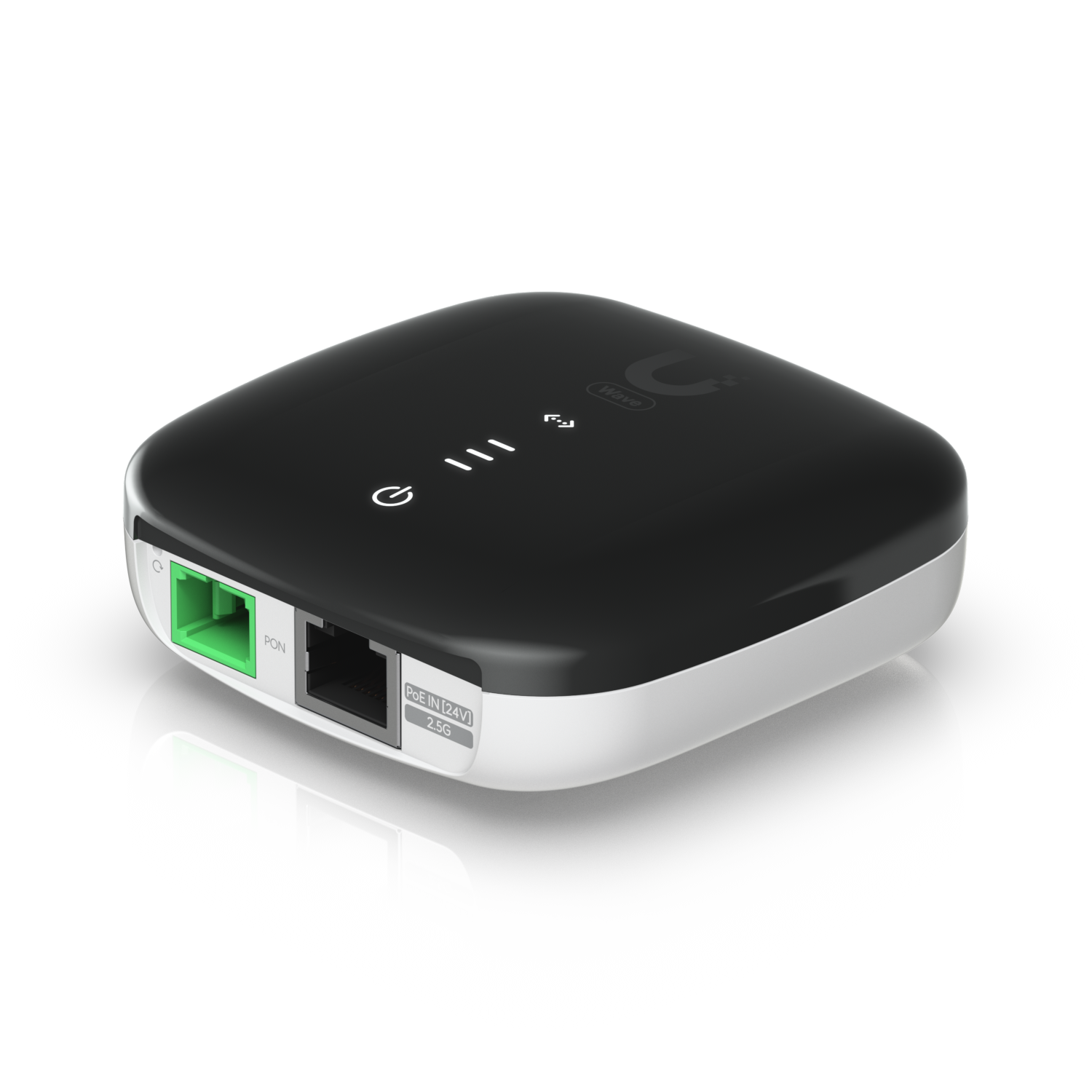

GPON ONU（子機側端末）
製品名：UFiber UF-LOCO
高性能かつ極めて低い消費電力を組み合わせた GPON ONU (子機)
- GPONポート x 1
- GbE RJ45 LAN ポート x 1および 24V PoE 入力 x 1
- 10G SFP+ アップリンク ポート x 2
GPON ONU（SFP型子機側端末）
製品名：UFiber ONU UF-Instant
1G SFP インターフェイスを備えたコンパクトな SFPタイプのGPON ONU (子機)
- GPONポート
- GbE direct SFP cage connect
UFiberのネットワーク構成
GPONポートあたり下り最大 2.488 Gbps、上り最大 1.244GbpsをGPONポートに接続しているクライアント台数で割った速度が１ユーザーあたりのインターネット接続速度です。以上のことを考慮しGPONポートあたりの分岐数を決定します。光ファイバー網の構築には光の減衰損失を参考にGPON機器のパワーレベル内に収まるように設計してください。試験利用など近距離の接続の際には減衰器をご利用ください。
OLT / ONUのTX及びRX 出力
種別 | 製品名 | TX Power | RX Power |
OLT | UF-OLT | 1.5 〜 5dBm | -28 〜 -8dBm |
| UF-OLT-4 | 1.5 〜 5dBm | -28 〜 -8dBm |
ONU | UF-LOCO | 1.5 〜 5dBm | -28 〜 -8dBm |
| UF-Instant | 1.5 〜 5dBm | -28 〜 -8dBm |
一般的なスプリッタの減衰損失
分岐 | 損失 |
1:2 | 3.01dB |
1:4 | 6.02dB |
1:8 | 9.03dB |
1:16 | 12.04dB |
1:32 | 15.05dB |
1:64 | 18.06dB |
UFiberのさまざまな利用用途
UFiberの利用用途はさまざまであり、工場構内のネットワーク高速化、集合住宅や宿泊施設のネットワーク高速化、ショッピングモールのネットワーク高速化などありとあらゆる分野で従来ネットワークを光ファイバー化し、ネットワークの高速化を実現できます。またUFiberで構築した光ファイバーGPONネットワークは、Wi-Fiやセキュリティカメラのネットワークインフラなどとの融合も可能で、大容量にも耐えるネットワークを構築することができます。
UFiberの管理
UFiberの操作および管理は基本的にはOLTに直接ローカルログインして行います。さらにUISPという無償提供のクラウドコントローラーを使用することで遠隔管理を行うことも可能です。ただしUISPを利用するにあたり以下の条件を満たす必要があります。
・利用開始後24時間以内に少なくとも１台以上のアクティブなUbiquitiデバイスが管理されていること
・３０日間経過後に最低10台以上のUbiquitiデバイスを常時稼働管理させること
UFiberのローカル接続管理
UFiber OLTにローカルネットワークから直接接続することによりwebGUIでOLTとONUの両方を管理することが可能です。ファームウェアアップグレード、デバイス設定、再起動等が簡単に操作できます。
UISPによるクラウド管理
クラウドベースのネットワーク管理ソフトウェアUISPによりローカルアクセス同様の操作が可能です。さらに、UISPに登録されたOLT/ONUデバイスは一つのUISPから多拠点一元管理でき、全国各地に点在したデバイスの管理を容易にします。
UISPの利用には以下の条件があります。
・利用開始後24時間以内に少なくとも１台以上のアクティブなUbiquitiデバイスが管理されていること
・３０日間経過後に最低10台以上のUbiquitiデバイスを常時稼働管理させること
UFiber OLTの仕様
|
|
| ||||
製品名 | UF OLT | UF OLT4 | ||||
寸法 | 442.4 x 285.6 x 43.7 mm | 299.80 x 258.95 x 42.55 mm | ||||
重量 | 4.40 kg （ブラケット込み4.95 kg ） | 1.93 kg（ブラケット込み2.13 kg ） | ||||
ネットワークインターフェース | GPON OLT SFP x 8ポート、1G/10G SFP+ x 2ポート | GPON OLT SFP x 4ポート、1G/10G SFP+ x 1ポート | ||||
同時接続クライアント | 1024台のONU(GPONポートあたり最大128台) | 512台のONU(GPONポートあたり最大128台) | ||||
マネジメントインターフェース | マネジメントイーサネットポート x 1RJ45 シリアルコンソールポート x 1アップリンクポート（SFP） x 2 | マネジメントイーサネットポート x 1RJ45 シリアルコンソールポート x 1アップリンクポート（SFP） x 1 | ||||
GPON速度 | 下り2.488 Gbps 上り1.244 Gbps | 下り2.488 Gbps 上り1.244 Gbps | ||||
動作波長 | 1490 nm TX1310 nm RX | 1490 nm TX1310 nm RX | ||||
光出力レンジ | TX (Class B+): 1.5 to 5 dBmRX: -28 to -8 dBm | TX (Class B+): 1.5 to 5 dBmRX: -28 to -8 dBm | ||||
最大ファイバー長 | 20 km※光ネットワーク設計により異なる | 20 km※光ネットワーク設計により異なる | ||||
電源 | 25V, 100W AC/DC PSU | AC/DC Internal 56W DC | ||||
最大消費電力 | 40W (SFPモジュールを除く) | 35W (SFPモジュールを除く) | ||||
プロセッサ | MIPS 1004kc, 880 MHz Dual Core | MIPS 1004kc, 880 MHz Dual Core | ||||
メモリ | 512 MB DDR3, 512 MB NAND | 512 MB DDR3, 512 MB NAND | ||||
動作温度 | -10 〜 45℃ | -10 〜 45℃ | ||||
動作湿度 | 10 to 90% 結露無きこと | 10 to 90% 結露無きこと |
UFiber ONUの仕様
|
|
| |
製品名 | UF LOCO | UF Instant | |
寸法 | 76.5 x 76.5 x 26.4 mm | 69.46 x 13.70 x 11.30 mm | |
重量 | 77g | 30g | |
ネットワークインターフェース | SC/APC, GPON WAN x 1Gigabit RJ45, Ethernet x 1 | SC/APC, GPON WAN x 1SGMII Ethernet LAN | |
ネットワークインターフェース速度 | 下り2.488 Gbps上り1.244 Gbps10/100/1000 Mbps | 下り2.488 Gbps上り1.244 Gbps1Gbps | |
光出力レンジ | TX (Class B+): 1.5 to 5 dBmRX: -28 to -8 dBm | TX (Class B+): 1.5 to 5 dBmRX: -28 to -8 dBm | |
電力 | Micro-USB: 5V, 1A24V Passive PoE (Pins +4, 5; -7, 8) | SFP | |
電源 | Micro-USB Power Adapter*: 5V, 1A（同梱） | 3.3V | |
最大消費電力 | 3.5W | 2W | |
動作温度 | -10 〜 45℃ | -10 〜 45℃ | |
動作湿度 | 10 to 90% 結露無きこと | 10 to 90% 結露無きこと |
UniFiソリューションとの連携
UFiberのネットワークに無線LANやセキュリティーカメラネットワークを重畳させることも可能です。宿泊施設の客室高速LANネットワーク、通路やエントランスのセキュリティ用のカメラネットワーク、スタッフ用/お客様用のWi-Fiネットワーク、商業施設のWi-Fi/カメラネットワークとしてUniFi NetworkやUniFi Protectも同時運用可能です。管理はそれぞれの管理コンソールから遠隔管理および多拠点管理を行うことができます
